Нержавеющий сгон: практический взгляд на надежное соединение труб

Когда я впервые столкнулся с нержавеющими сгонами на производстве, это было в небольшом пивоваренном цехе, где каждое соединение трубочек казалось жизненно важным. Сразу стало понятно, что от качества соединения зависит не только долговечность системы, но и безопасность конечного продукта. Нержавеющий сгон - это один из тех элементов, о которых многие слышали, но не всегда понимают, почему именно он так востребован в пищевой, химической и фармацевтической промышленности.

Сгон представляет собой резьбовое соединение, предназначенное для надежной стыковки труб и фитингов без сварки. Он позволяет быстро разбирать систему, проводить чистку, замену элементов или техническое обслуживание. В отличие от сварных соединений, сгоны дают возможность корректировать конфигурацию трубопровода прямо на месте, что особенно удобно в производственных условиях с ограниченным пространством.

Почему именно нержавеющий сгон

Опыт подсказывает, что материал имеет решающее значение. На практике чаще всего используются нержавеющие стали типа AISI 304. Это оптимальный выбор для пищевых производств: металл не окисляется, выдерживает агрессивные среды, легко моется и не вступает в реакцию с жидкостями, контактирующими с продуктом. Я видел, как сгоны из менее стойких сплавов покрывались ржавчиной уже через несколько месяцев работы с концентрированными моющими растворами. А вот AISI 304 проявляет себя надежно даже при ежедневной CIP-очистке (Cleaning In Place).

Важно учитывать и тип резьбы. Для стандартных труб с внутренним диаметром до 2 дюймов чаще используют метрическую или дюймовую резьбу с оптимальной плотностью витков. Неправильный выбор резьбы может привести к течам и необходимости повторного монтажа, что я наблюдал на одном из пивоваренных заводов: из-за экономии на фитингах несколько сгонов пришлось менять уже через месяц.

Практика установки и эксплуатации

Монтаж сгона выглядит просто: накручиваем контргайку, соединяем трубы и проверяем герметичность. Но нюансы начинаются, когда система находится под давлением. На практике я всегда рекомендую использовать легкую смазку на резьбе или пищевую пасту для уплотнения, особенно если соединение будет подвержено перепадам давления. Это снижает риск протечек и облегчает демонтаж.

Однажды на одном производстве нам пришлось переносить часть линии из-за расширения цеха. Старые сгоны, установленные без смазки, при разборке застряли так, что потребовался специальный инструмент и немало времени, чтобы аккуратно их открутить. С тех пор на всех новых установках я настоял на обязательном применении смазки - это маленькая, но ощутимая экономия времени и нервов.

Сравнение с другими видами соединений

В отличие от сварных соединений, сгоны позволяют демонтаж без повреждения труб. Если нужно заменить участок или провести CIP-очистку, это экономит массу ресурсов. Применение фланцевых соединений тоже имеет свои плюсы - они выдерживают более высокие давления и лучше подходят для крупных трубопроводов, но требуют больше места и времени на монтаж. Сгон же удобен именно для компактных систем и средних диаметров труб, где важна мобильность и оперативность обслуживания.

В пищевом производстве сгоны часто используют на линиях перекачки пива, молока или сиропов. На одном из заводов я наблюдал, как старые соединения на линии перекачки пива заменили на нержавеющие сгоны. Это позволило не только ускорить очистку, но и снизить количество протечек, которые раньше возникали на сварных швах. Разница была ощутима: меньше аварий, меньше потерь продукта, меньше времени на ремонт.

Конструктивные особенности и размеры

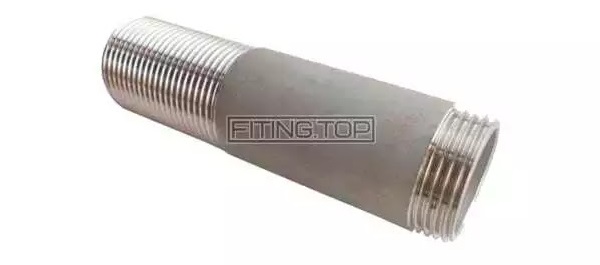

Нержавеющий сгон состоит из корпуса с внутренней и наружной резьбой и контргайки. Внешняя резьба накручивается на трубу или фитинг, внутренняя - на соответствующий элемент трубопровода. Диаметр сгонов обычно варьируется от 1/2 до 2 дюймов, что делает их универсальными для большинства линий среднего давления.

Толщина стенки и качество шлифовки резьбы тоже критичны. На практике я видел, как некачественные сгоны с неровной резьбой приводили к протечкам даже при аккуратной сборке. Проверка изделия перед установкой всегда включает визуальный осмотр и прокручивание контргайки: должно быть легко, без заеданий, но с ощутимой плотностью.

Эксплуатационные условия

Сгоны работают при давлениях до 10-16 бар, но многое зависит от длины резьбового участка, диаметра трубы и аккуратности сборки. Температура жидкости тоже играет роль: при нагреве до 100-120 градусов Цельсия уплотнитель может деформироваться, поэтому важно выбирать совместимые материалы, например, пищевой паронит или силиконовую пасту.

На практике, на линии варки пива, где температура кипения сусла достигает 105-108 градусов, мы всегда учитываем этот фактор. Сгоны, смонтированные без учета термического расширения, иногда давали микропотечки, которые обнаруживались только при полной заливке. После корректировки монтажа проблема исчезла.

Реальные ситуации использования

Один интересный случай был связан с переносом линии розлива пива в мини-пивоварне. При демонтаже старых сгонов мы увидели, что резьба была слегка подрезана и местами покрыта налетом. Новые сгоны из AISI 304 легко вкрутились и герметично удерживали трубопровод, несмотря на небольшие изгибы. Клиент отметил, что после замены снизились потери продукта и улучшилась чистка линии.

В другой ситуации, на пищевом производстве сиропов, сгоны позволяли оперативно заменять участки трубопровода при смене рецептуры. Простейшая демонтажная операция занимала минуты, тогда как сварные соединения потребовали бы нескольких часов. Это показало преимущество резьбового соединения в гибкости и экономии времени.

Преимущества и недостатки

Плюсы нержавеющего сгона очевидны:

• надежность при эксплуатации;

• возможность разборки и чистки;

• совместимость с различными видами труб;

• стойкость к химическим и температурным воздействиям.

Минусы тоже есть, и их нельзя игнорировать:

• ограничение по давлению и диаметру;

• необходимость правильного выбора уплотнителей и смазки;

• чувствительность к повреждениям резьбы при неаккуратном монтаже.

В любом случае, опыт показывает, что при правильной установке и эксплуатации сгон становится практически неотъемлемым элементом пищевых и технологических линий.

Заключение

Если подытожить мой опыт работы с нержавеющими сгонами, то основное правило звучит просто: надежность соединения определяется вниманием к деталям. Выбор правильного материала, аккуратный монтаж, использование уплотнителей и смазки, а также контроль давления и температуры - это то, что делает сгон действительно долговечным и безопасным.

На практике я неоднократно убеждался, что правильный сгон - это не просто фитинг, а инвестиция в бесперебойную работу всего производства. Он позволяет сэкономить время на техническом обслуживании, снизить риск потерь продукта и обеспечить долгую службу трубопроводов. И, поверьте, опыт работы с этим соединением стоит того, чтобы освоить все тонкости лично - от выбора резьбы до мелочей установки.

Нержавеющий сгон - это инструмент профессионала, который ценит качество, надежность и удобство в эксплуатации. И хотя на первый взгляд это маленький элемент в большой системе, его роль нельзя недооценивать.
