Прямой и пилотный редукционный клапан: что выбрать

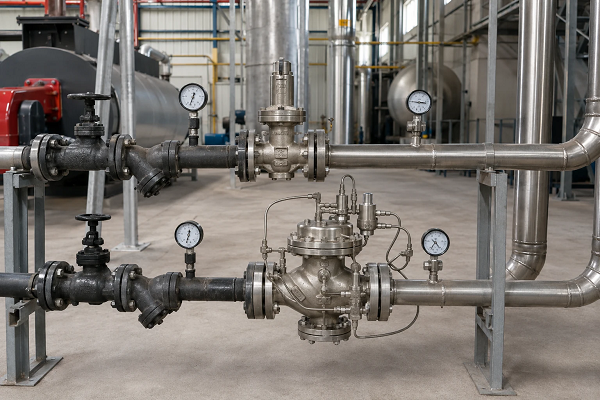

Редукционные клапаны прямого действия и модели с пилотным управлением выполняют одну функцию - снижают и стабилизируют давление после клапана. Различие заключается в том, как формируется управляющее усилие и каким образом затвор реагирует на изменение расхода. Выбор конструкции зависит от требуемой точности, диапазона нагрузки, рабочей среды и возможностей системы.

Чтобы перейти в каталог редукционных клапанов ОПЭКС, полезно заранее определить, требуется ли простая конструкция прямого действия или пилотная схема. На странице представлены оба типа, а принцип их работы описан через взаимодействие пружины, давления среды, главного затвора и дополнительного пилотного клапана.

Нельзя считать пилотную конструкцию автоматически лучшей для любой задачи. Она имеет преимущества при значительных расходах и повышенных требованиях к стабильности, но нуждается в чистых управляющих каналах и правильной обвязке. Прямое действие отличается меньшим количеством элементов и может быть рациональным при соответствующих режимах.

Как работает клапан прямого действия

В клапане прямого действия давление воздействует на мембрану или поршень, которые связаны с основным затвором. Задающая пружина стремится открыть клапан, а давление после него создает противоположное усилие. При равновесии затвор занимает положение, которое соответствует текущему расходу и установленному давлению.

Когда потребление увеличивается, выходное давление уменьшается, пружина открывает затвор шире и расход возрастает. При снижении потребления давление повышается, мембрана или поршень перемещают затвор к седлу. Все регулирование происходит без отдельного управляющего контура.

Особенности прямого действия

• Непосредственная связь с выходным давлением. Основной регулирующий орган реагирует без промежуточного пилота.
• Относительно простая конструкция. Меньшее количество управляющих деталей упрощает понимание механизма.
• Приемлемая работа при небольших расходах. Это условие прямо указано в описании ОПЭКС.
• Зависимость точности от расхода. При увеличении потока турбулентность вокруг затвора может повышать погрешность.
• Ограниченный диапазон регулирования. Конкретные возможности зависят от модели и расчетного режима.

Как работает пилотное управление

В пилотном клапане давление рабочей среды используется для перемещения главного затвора. Дополнительный пилот контролирует отбор среды и давление в камере над поршнем или мембраной. Небольшое изменение положения пилота вызывает изменение управляющего давления и перемещает главный затвор.

Если давление после клапана превышает настройку, пилот изменяет давление в управляющей камере так, чтобы главный затвор уменьшил проходное сечение. При снижении выходного давления механизм действует в обратном направлении. Такая схема позволяет управлять большим потоком при сравнительно небольшом управляющем усилии.

Преимущества пилотной конструкции

• Повышенная точность. ОПЭКС указывает пилотную схему как наиболее точную и стабильную среди описанных принципов.
• Работа при значительном расходе. Давление среды помогает перемещать главный затвор.
• Стабилизация при изменении нагрузки. Пилот контролирует давление после клапана и корректирует положение главного органа.
• Возможность дистанционного управления. Пилот может управляться соответствующим пневматическим или электромеханическим приводом.
• Гибкость применения. В каталоге представлены пилотные модели для паровых систем и других задач.

Сравнение по ключевым критериям

1. Определить максимальный расход. При большом расходе пилотная схема обычно обеспечивает более устойчивое регулирование.
2. Оценить минимальный расход. Любая модель должна работать в допустимом диапазоне, указанном производителем.
3. Установить требования к точности. Для технологических процессов с жестким допуском выбирают конструкцию с соответствующей стабильностью.
4. Проверить чистоту среды. Пилотные каналы чувствительны к загрязнению и требуют защиты.
5. Оценить необходимость дистанционного управления. Такая функция связана с пилотной схемой и отдельным приводом.
6. Сравнить условия обслуживания. Более сложная конструкция требует понимания работы пилота, фильтров и управляющих каналов.

Почему пилотные клапаны чувствительны к загрязнению

Главный затвор пилотной модели управляется через небольшие каналы. Если фильтр или управляющее отверстие засоряется, давление в камере меняется неправильно. В результате выходное давление может отклоняться от настройки, клапан медленно реагирует или остается в неправильном положении.

Официальные описания моделей TLV указывают наличие фильтров пилотного и главного клапанов. Это подтверждает важность защиты внутренних механизмов. Состояние фильтров и качество среды должны входить в план обслуживания.

Поведение при изменении входного давления

Редукционный клапан не создает энергию и не может поддерживать выходное давление, если давление на входе стало недостаточным. Обе конструкции требуют минимального доступного перепада. При значительных колебаниях входного давления пилотная схема обычно лучше компенсирует изменения, но только в пределах расчетного диапазона конкретной модели.

Если давление источника периодически падает почти до выходной настройки, клапан открывается полностью и перестает выполнять функцию регулирования. В такой ситуации необходимо анализировать источник, трубопровод и пропускную способность, а не изменять настройку пружины.

Шум и скорость потока

При большом перепаде давления скорость среды в зоне дросселирования возрастает. Это может сопровождаться шумом, вибрацией и дополнительной нагрузкой на внутренние детали. В описании TLV COSR-3/COSR-16 указано, что отдельные типоразмеры имеют встроенный шумоглушитель, но такая особенность относится только к конкретным моделям.

Если требуемое снижение давления слишком велико для одной ступени, проектировщик оценивает многоступенчатую схему. Решение принимают по расчету, поскольку необходимо обеспечить достаточное давление между ступенями и устойчивую работу каждого клапана.

Обслуживание двух типов

• Прямое действие. Проверяют седло, затвор, мембрану или поршень, пружину и внутренние проходы.
• Пилотное управление. Дополнительно обслуживают пилотный клапан, фильтры и управляющие каналы.
• Обе конструкции. Требуют контроля герметичности, давления, качества среды и состояния обвязки.
• После вмешательства. Настройку проверяют при разных нагрузках и фиксируют фактическое выходное давление.

Как принять окончательное решение

Клапан прямого действия выбирают, когда расход и требования к точности соответствуют его возможностям, а простая конструкция является преимуществом. Пилотное управление используют при необходимости более точного поддержания давления, большем расходе или дистанционном воздействии на управляющий элемент.

Выбор должен подтверждаться расчетом конкретной модели. Нельзя переносить общие преимущества на любой типоразмер без проверки его диапазона давления, расхода, температуры и рабочей среды. Сравнение конструкций становится полезным только после того, как определены реальные параметры системы.
