Щитові бокси: як вибрати правильний розмір і не переплатити за зайві модулі

Робите ремонт або будуєте будинок — і раптом електрик каже: "Треба ставити розподільчий щиток". Приходите в магазин, а там десятки варіантів: на 12 модулів, на 24, на 36... Пластикові, металеві, внутрішні, зовнішні. Ціни від тисячі до десятків тисяч гривень. Як не переплатити і при цьому взяти те, що дійсно потрібно?

Якщо коротко: для стандартної 2-кімнатної квартири достатньо щита на 24 модулі, для приватного будинку — 36-54 модулі. Широкий вибір щитових боксів різних типів та розмірів допоможе підібрати оптимальне рішення для вашого об'єкта. Наприклад, Hager VU24UA — металевий внутрішній щит на 24 модуля з надійними дверцятами та місцем для розширення до 28 позицій.

Але давайте розберемось детальніше — що таке модулі, як їх рахувати, і чому не варто економити на якості щитка.

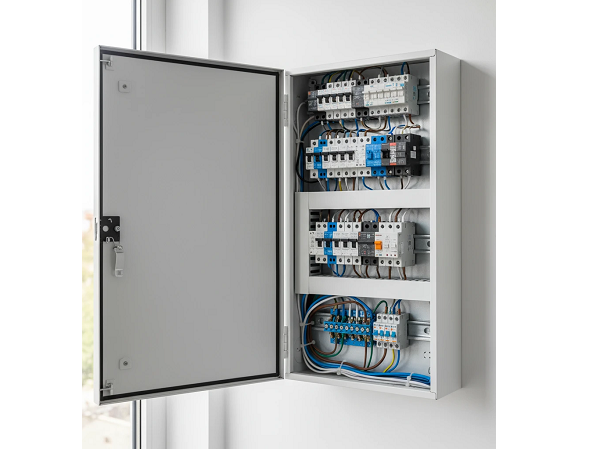

Що таке щитовий бокс і навіщо він потрібен

Щитовий бокс (або розподільчий щиток) — це коробка, в якій зібрана вся електрична "начинка" вашої квартири чи будинку. Туди йдуть проводи з лічильника, там стоять автоматичні вимикачі, УЗО, дифавтомати — все, що захищає вашу електропроводку від перевантажень і коротких замикань.

Уявіть щиток як центральний пульт керування електрикою:

• Розподіл навантаження — кожна лінія (кухня, ванна, кімнати, освітлення) має свій автомат. Якщо щось пішло не так в одній кімнаті — вимкнеться тільки вона, а не вся квартира.
• Захист від пожежі — автомати миттєво відключають електрику при перевантаженні або короткому замиканні. Це рятує від розплавлення проводів і пожежі.
• Захист людей — УЗО та дифавтомати ловлять витік струму (наприклад, якщо пошкоджена ізоляція) і відключають напругу за 0,03 секунди. Це врятувало тисячі життів.
• Зручність обслуговування — треба повісити люстру або поміняти розетку? Просто вимкнули потрібний автомат в щитку і спокійно працюєте. Не треба вимикати всю квартиру.

Раніше замість щитків ставили просто автомати на стіну. Виглядало це жахливо, пилюка забивалась, діти могли дотягнутись. Сучасний щитовий бокс — це акуратна закрита коробка з дверцятами, яка захищає обладнання і виглядає естетично.

Внутрішній чи зовнішній: яка принципова різниця

Перше питання при виборі — куди ставити щиток. Від цього залежить тип боксу.

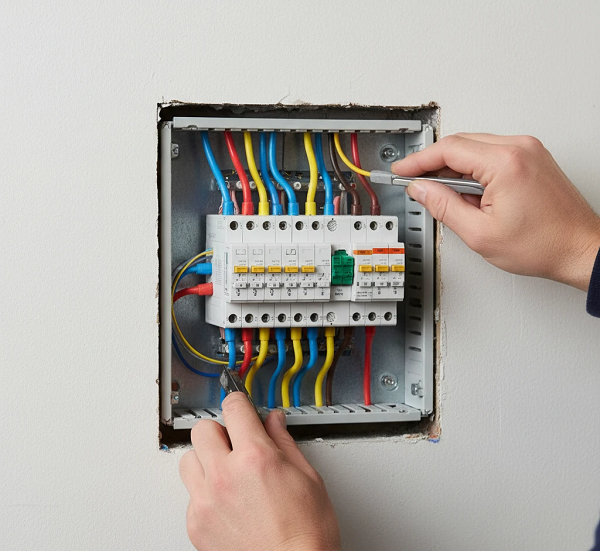

Внутрішній (вбудований) щиток

Монтується в нішу в стіні. Виглядає акуратно — над стіною виступають тільки дверцята. Більшість квартир мають саме внутрішні щитки.

Переваги:

• Не займає місце в приміщенні
• Естетичний вигляд
• Важче пошкодити випадково

Недоліки:

• Треба штробити стіну (брудна робота)
• Складніше міняти на більший, якщо не вистачить місця
• Не підходить для дерев'яних будинків (пожежна безпека)

Зовнішній (накладний) щиток

Кріпиться просто на стіну. Вся коробка виступає назовні.

Переваги:

• Простий монтаж за 30 хвилин
• Легко замінити на інший розмір
• Обов'язковий для дерев'яних будинків
• Краще охолодження (важливо для потужних щитків)

Недоліки:

• Займає місце на стіні
• Менш естетичний
• Легше зачепити і пошкодити

Практичний висновок: в квартирі — внутрішній щиток. В приватному будинку, гаражі, майстерні, дерев'яному будинку — зовнішній. На дачі де "зійде і так" — теж краще зовнішній, швидше встановиться.

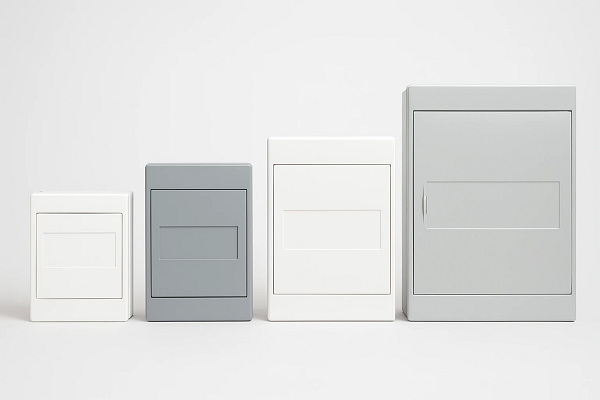

Пластик чи метал: що надійніше

Ще один важливий вибір — матеріал корпусу.

Пластикові щитки

Зроблені з негорючого пластику (полікарбонат, АБС-пластик). Легкі, недорогі, не іржавіють.

Плюси:

• Дешевші на 30-50%
• Легкі (простіше монтувати)
• Не проводять струм
• Не іржавіють від вологи

Мінуси:

• Менш міцні — можуть тріснути при ударі
• Дверці часто провисають через 3-5 років
• Дешеві моделі жовтіють і крихкішають
• При сильному нагріванні можуть деформуватись

Металеві щитки

Корпус зі сталі з порошковим фарбуванням. Важчі, але набагато міцніші.

Плюси:

• Висока міцність — витримують серйозні удари
• Дверці на надійних петлях, не провисають
• Краще відводять тепло
• Виглядають солідніше
• Служать 30-40 років без проблем

Мінуси:

• Дорожчі
• Важчі (але це радше перевага — стабільніший монтаж)
• Можуть іржавіти в дуже вологих приміщеннях (але тоді потрібен нержавіючий варіант)

Практична порада: якщо щиток ставите "назавжди" і бюджет дозволяє — беріть металевий. Для дачі чи тимчасового рішення підійде і якісний пластик. Але точно не купуйте дешеві ноунейм-пластикові щитки по 500 грн — вони розсиплються через рік.

Як розрахувати потрібну кількість модулів

Ось тут починається найважливіше. Модуль — це стандартна одиниця ширини в щитку. Один модуль = 18 міліметрів. Всі автомати, УЗО, дифавтомати мають розмір кратний модулям.

Скільки модулів займає різне обладнання:

Приклад розрахунку для 2-кімнатної квартири:

• Вводний автомат 2P — 2 модулі
• Загальне УЗО 2P — 2 модулі
• Автомат на освітлення кухні 1P — 1 модуль
• Автомат на освітлення кімнати 1 — 1 модуль
• Автомат на освітлення кімнати 2 — 1 модуль
• Автомат на освітлення коридору/санвузла — 1 модуль
• Автомат на розетки кухні 1P — 1 модуль
• Автомат на розетки кімнати 1 — 1 модуль
• Автомат на розетки кімнати 2 — 1 модуль
• Автомат на санвузол (пральна машина) — 1 модуль
• Автомат на бойлер 2P — 2 модулі
• Автомат на електроплиту 2P — 2 модулі
• Автомат на кондиціонер 2P — 2 модулі
• Запас на майбутнє — 3-5 модулів

Підсумок: 18-20 модулів зайнятих + 4-6 резерв = щиток на 24 модулі оптимальний.

Для 1-кімнатної квартири вистачить 18 модулів. Для 3-4 кімнатної — 36 модулів. Для приватного будинку — мінімум 36, краще 54.

Чому важливо мати запас модулів?

Електрика — це не на один рік. Сьогодні у вас немає кондиціонера, через рік купите. Немає електроплити — поставите індукційну варильну панель. Захочете зробити теплу підлогу в ванній. Для кожного з цього треба окремий автомат.

Якщо візьмете щиток "впритул" без резерву — доведеться міняти весь щиток або городити додатковий бокс поруч. Це дорого, брудно і виглядає жахливо. Краще одразу взяти на 6-8 модулів більше.

IP-захист: коли це критично

На щитках пишуть IP20, IP40, IP54, IP65. Це рівень захисту від пилу та вологи.

Розшифровка:

• IP20 — базовий захист від великих предметів, немає захисту від води. Для сухих приміщень (квартири, офіси).
• IP40 — захист від проводів і дрібних предметів, мінімальний захист від бризок. Стандарт для більшості побутових щитків.
• IP54 — пилозахист + захист від бризок з будь-якого боку. Підвали, гаражі, вологі приміщення.
• IP65 — повний пилозахист + захист від струменів води. Для вулиці, виробничих приміщень, автомийок.

Для звичайної квартири достатньо IP40. Для приватного будинку, якщо щиток стоїть в котельній або підвалі — IP54. Якщо на вулиці під навісом — мінімум IP65.

Не переплачуйте за надлишковий IP-захист. Щиток IP65 для квартири — це як позашляховик для їзди по місту. Працювати буде, але навіщо переплачувати?

Що повинно бути обов'язково в щитку

Окрім самої коробки, в нормальному щитку мають бути:

• DIN-рейка — це металева планка, на яку защіпуються всі модульні пристрої. Зазвичай йде у комплекті з щитком.
• Розподільчі шини — нульова та заземлення. На них підключаються всі нульові та заземлюючі проводи. Економити на цьому не варто — дешеві шини іржавіють і окислюються.
• Кабельні вводи (сальники) — через них заводяться кабелі в щиток. Мають щільно прилягати, щоб не було щілин.
• Заглушки для невикористаних модулів — закривають порожні місця, щоб не залазили пальці (особливо дитячі).
• Маркування — наклейки або таблички на дверцятах, що де вмикається. Через рік ви забудете, який автомат за що відповідає.
• Замок на дверцята — якщо є маленькі діти або щиток стоїть в доступному місці.

Дешеві щитки продаються порожніми — тільки коробка. Доведеться окремо купувати шини, сальники, заглушки. В якісних щитках (Hager, Schneider, ABB) все йде у комплекті.

Типові помилки при виборі щитка

Що електрики бачать постійно:

• Взяли занадто маленький щиток — "Заощадив 500 грн, взяв на 12 модулів замість 24". Через півроку довелося міняти на більший, витрати подвоїлись.
• Купили найдешевший пластиковий — тріснув при монтажі, дверцята провисли через місяць, заглушки повилітали.
• Поставили внутрішній щиток без ніші — тирчить зі стіни, довелося обшивати гіпсокартоном.
• Не врахували товщину стіни — купили глибокий щиток 120 мм, а стіна тонка. Щиток виступає, виглядає жахливо.
• Забули про вентиляцію — в потужному щитку (40+ модулів зайнято) автомати нагріваються. Потрібен щиток з вентиляційними отворами.
• Не врахували розширення — поставили впритул під сходи або в кут. Коли знадобилось додати автомати — виявилось, що дверцята не відкриваються повністю.

Приклад якісного рішення: Hager VU24UA

Розберемо конкретний щиток, який підходить для 80% квартир.

Hager VU24UA — це внутрішній металевий щит на 24 модуля (з можливістю розширення до 28).

Характеристики:

• Матеріал: метал з порошковим покриттям
• Тип: внутрішній (вбудований)
• Модулів: 24 (2 ряди по 12)
• Розширення: до 28 модулів
• IP-захист: IP30
• DIN-рейки: в комплекті
• Дверцята: металеві з замком
• Країна виробництва: Німеччина (Hager Group)

Чому саме цей щиток?

• Hager — один з топ-3 брендів в Європі. Німецька якість перевірена десятиліттями.
• Металевий корпус — служить 30-40 років без деформацій.
• 24 модуля — оптимально для 1-3 кімнатної квартири.
• Можливість розширення до 28 модулів — якщо раптом не вистачить місця.
• Все в комплекті — не треба нічого докуповувати окремо.
• Надійний замок — безпечно, якщо є діти.

Так, ціна вища ніж у китайського пластикового аналога. Але це той випадок, коли "скупий платить двічі". Поставив один раз — і забув на десятиліття.

Чек-лист перед покупкою щитка

Перед тим як йти в магазин, перевірте:

• Ви порахували скільки автоматів буде зараз + резерв на майбутнє (додайте 30-50%)
• Визначились з типом: внутрішній чи зовнішній
• Виміряли нішу в стіні (якщо внутрішній) або місце на стіні (якщо зовнішній)
• Врахували товщину стіни — глибина щитка має бути менша
• Визначились з матеріалом (краще метал, якщо бюджет дозволяє)
• Перевірили IP-захист (для квартири IP30-40, для вологих приміщень IP54+)
• Впевнились що в комплекті йдуть DIN-рейки та шини (або бюджет на окрему покупку)
• Обрали надійний бренд (Hager, Schneider Electric, ABB, Legrand)
• Перевірили чи є вентиляційні отвори (якщо щиток на 36+ модулів)
• Подумали про замок на дверцята (якщо є діти)

Якщо на все відповіли "так" — можете купувати. Якщо десь "ні" або "не знаю" — краще проконсультуватись з електриком перед покупкою.

Висновок

Вибір електричного щитка — це не просто купити коробку для автоматів. Це інвестиція в безпеку і зручність на десятиліття вперед. Головні правила:

1. Рахуйте модулі з запасом — краще 6 зайвих місць, ніж потім міняти весь щиток
2. Не економте на якості — різниця в ціні між дешевим пластиком і якісним металом 2-3 тисячі гривень, а різниця в довговічності — 20-30 років
3. Беріть перевірені бренди — Hager, Schneider, ABB не підведуть
4. Враховуйте умови експлуатації — для вологих приміщень потрібен вищий IP-захист

Зробите правильно — електрик встановить щиток за пару годин, він пропрацює 30-40 років без проблем, і ви забудете про його існування. А це найкращий результат для будь-якого обладнання — коли воно просто працює і не турбує.

Безпечної вам електрики та надійного обладнання!
